zapojení vysoký a nízký tarif HDO

Petr N.

2014-09-15 00:53:37
Dobrý den, líbí se mi sada Comfort Mat LDTS 12130-165, ale při zapojení jen na nízký tarif , by si asi termostat nepamatoval nastavení.? Lze jej tedy připojit samostatně a rohož pouze na nízký tarif? Pokud ne, jaké by jste mi navrhl řešení? (použít pouze analogový termostat?, připojit fázi z NT na rohož a nulák z termostatu?)
Moc díky za odpověd, možná byl již dotaz položen, ale přehlédl jsem jej při hledání..
----------------------------------------
Petr N

Ladislav Zevel

2014-09-15 09:49:50
Dobrý den,
termostat FENIX TFT ze sady ComfortMat nemá problém při napájení spínaném HDO s tarifem D45d.

U akumulačních tarifů použít takto nelze a musí mít zajištěno trvalé napájení a spínání se pak řeší prostřednictvím stykače v rozvaděči.

S pozdravem
Ladislav Zevel

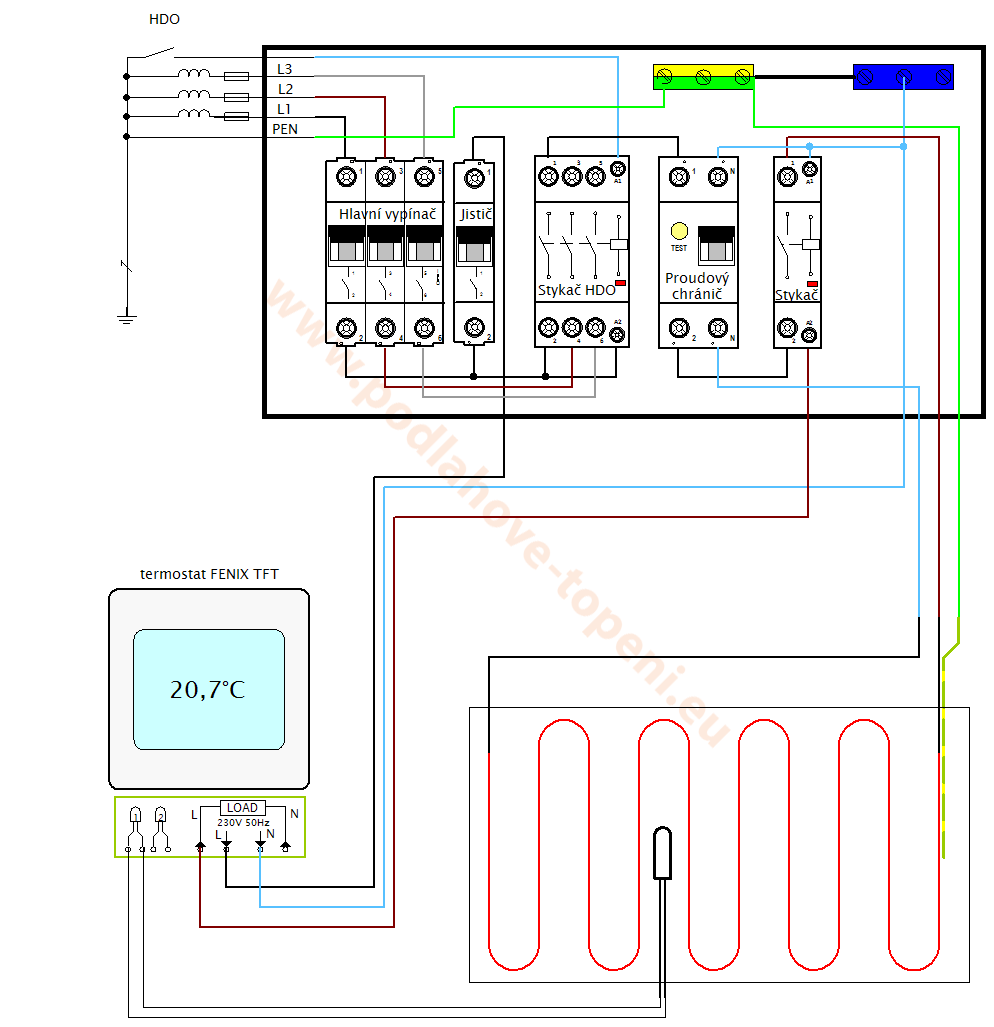

» http://www.podlahove-topeni.eu/files/img/regulace/blokovany_privod_a_stykac_zateze.png

Petr N.

2014-09-15 22:37:59
Zdravím, díky za odpověd. Chapu dobře, že spodní odkaz je pro zapojení na akumulačního tarifu.? Mužete mi prosím poslat i schema zapojení při používání pouze nízkého tarifu.?
Moc díky Petr N.
----------------------------------------
Petr N

Petr N.

2014-09-16 00:10:33
A měl bych ještě jeden dotaz. četl jsem tu hodně diskuze, ale jsem zmatený. Na webu máte několik variant skladeb podlah. Já mám k dispozici cca 6,5-7,5 cm, podklad je betonový panel nad garáží.
Mám dva návrhy:
1)
-napenetrovat a zalít anhydritem s kari síti - 5cm
-natřít hydroizolací (můžete doporučit kterou?)
-položit desky F-board 10 mm
-vyspárovat spoje desek páskou a flexi lepidlem
-položit rohož
-na flexi lepidlo pokládat dlažbu, ale vzhledem k tomu že rohož nebude po celé ploše koupelny(desky f-board ano) bude ptřeba udělat větší vrstvu flexi lepidla pod dlažbou. Nebo zalít několik mm anhydritem (nepopraská to?), aby se utopila rohož a potom lepit dlažbu flexi lepidlem.?

2) podlahu zarovnat, položit extrud polystyren 2-3cm, zalít anhydritem-4cm, napenetrovat a natřít hydroizolaci, položit rohož, nalepit dlažbu..

Kterou variantu by jste mi doporučil popřípadě poupravil? A jestli ještě mohu se zeptat jakou hydroizolaci, penetraci a flexi lepidlo použít?

Moc děkuji.. Petr N.
----------------------------------------
Petr N

Ladislav Zevel

2014-09-16 09:46:54
Uvedený odkaz v předchozím příspěvku je při použití akumulačního tarifu nebo při zátěži nad 2000W.

Následující odkaz je klasické zapojení bez dvoutarifu. S dvoutarifem D45d je napájení termostatu z blokované fáze stykačem.

S pozdravem
Ladislav Zevel

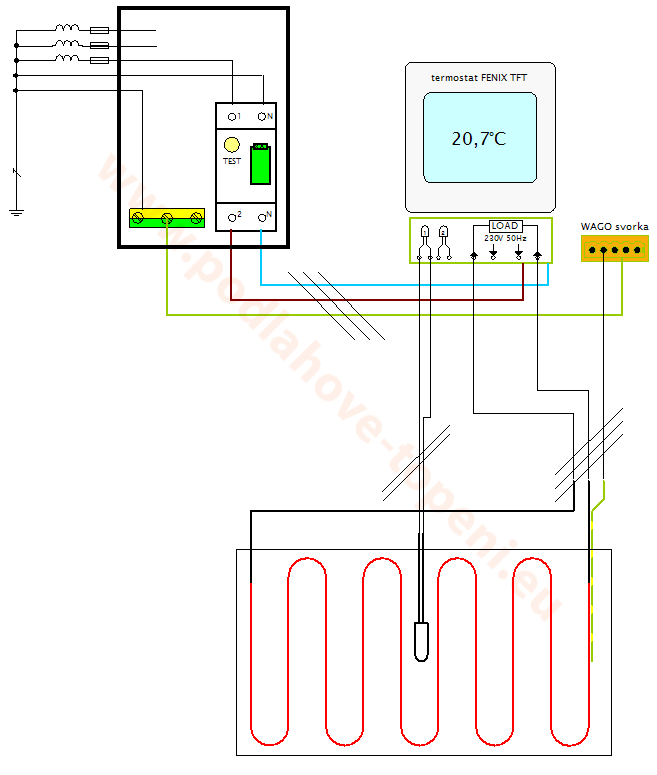

» http://www.podlahove-topeni.eu/files/img/regulace/neblokovany_privod_FENIX_TFT.png

Ladislav Zevel

2014-09-16 09:54:10
Doporučuji stavební směsi KNAUF:
» http://www.podlahove-topeni.eu/doc/Produktova_rada_KNAUF_pro_instalaci_topnych_rohozi.pdf

Ladislav Zevel

2014-09-16 10:17:25
Pro vzornou skladbu podlahy byste potřeboval alespoň 10,5cm.

Pro Vaše podmínky bych doporučil:
- penetrační nátěr
- betonová mazanina 4 cm
- desky F-Board 10cm
- vyspárovat spoje desek páskou a lepící hmotu Beta Form H01 (desky F-Board zajistí funkci hydroizolace, můžete doplnit hydroizolační obvodový pásek)
- položit rohož
- zatřít flexi lepidlem i s dorovnáním plochy bez rohože (alternativně celou plochu zalít kvalitní flexibilní samonivelačkou, nikoliv anhydritem jak jste zvažoval)
- pokládka dlažby s flexilepidlem nataženým hřebenem na dlaždici

S pozdravem
----------------------------------------
Ladislav Zevel

Petr N.

2014-09-17 12:16:09
Moc děkuji za všechny odpovědi. Ale přeci jen bych měl ještě pár dotazu a proseb.
-Píšete, že zapojení u dvoutarifu je napajení termostatu z blokované fáze stykačem. Můžete poslat schema tohoto zapojení? Plánuju dvoutarif, ale používat topení jen na nízký tarif (a myslím, že termostat nemá v sobě baterii, která udrží paměš pro nastavení).
-Dále mi doporučujete betonovou mazaninu-proč je lepší než samonivelačka ?
-jde použít více vrstev desek F-board? (Chtěl sem použít silnější XPS, pro lepší izolaci) A dává se mezi desky opět flexilepidlo?
-proč je lepší natahovat flexilepidlo na dlaždic? (aby nedošlo k porušení kabelu hřebenem? )

Moc díky s pozdravem.. Petr N.

----------------------------------------
Petr N

ladislav Zevel

2014-09-18 08:35:19
Dobrý den,
termostat má dobu zálohy minimálně 24 hodin (při plně nabité baterii).
Betonová mazanina je nesrovnatelně lacinější, než stejná vrstva samonivelační stěrky.
Více vrstev desek F-Board použít nelze. Sečetla by se hodnota "průšlapu" a celek by byl daleko měkčí a hrozilo by popraskání spár dlaždic a znehodnocení topné rohože. To platí i při použití silnějšího extrudovaného polystyrenu.
Rohož zatřít do hladka plastovým hladítkem a na dlaždici hřeben, jinak ostré zuby mohou poškodit topný kabel.

S pozdravem
Ladislav Zevel

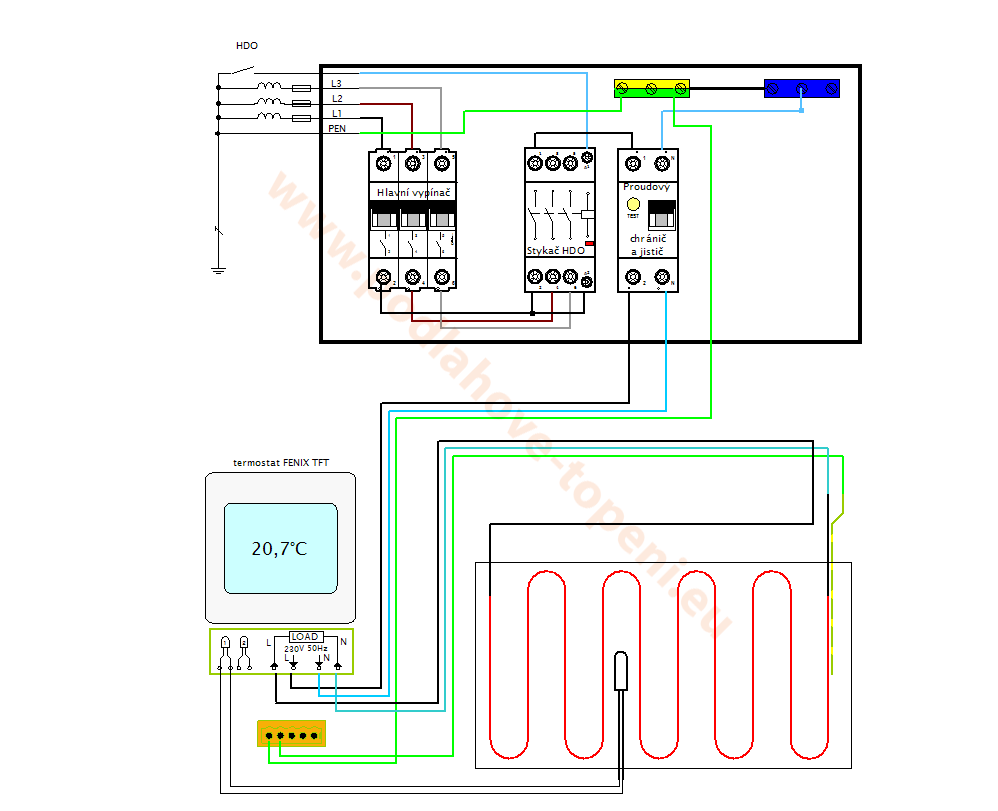

» http://www.podlahove-topeni.eu/files/img/regulace/blokovany_privod_HDO.png

MirekF

2015-01-03 16:23:12
Dobrý den
díval jsem se na zapojení s blokovaným přívodem.
Mám tomu rozumět tak, že nulák se má propojit s N vodičem na folii, (rohoži) ? Mám to ptopojené přes Wago svorky.
----------------------------------------
S pozdravem MirekF

Ladislav Zevel

2015-01-03 18:41:42
Dobrý den Mirku,
zavolejte mi, atˇ předejdeme možnému nedorozumění.
Co se týká zapojení termostatu Fenix TFT tak se předpokládá zapojení zátěže včetně N vodiče z termostatu. N svorky termostatu jsou vnitřně proklemované. Termostat nemá dvoupólové odpojování zátěže a je tedy možné propojit nulový vodič i mimo svorky termostatu.

S pozdravem
----------------------------------------
Ladislav Zevel

Pavel

2015-04-19 10:34:10
Dobrý den.
Chci se zeptat jakou hodnotu by měl mít jistič pro napájení termostatu v tomto schématu http://www.podlahove-topeni.eu/files/img/regulace/blokovany_privod_a_stykac_zateze.png a zda můžu použít tento chránič s jističem místo obyčejného chrániče http://www.podlahove-topeni.eu/elektronicky-proudovy-chranic-s-jisticem-pro-podlahove-vytapeni-p358 pro rohož LSDTS o výkonu 825W. Děkuji
----------------------------------------
Pavel

Ladislav Zevel

2015-04-20 11:46:02
Dobrý den,
uvedené schéma:
http://www.podlahove-topeni.eu/files/img/regulace/blokovany_privod_a_stykac_za te ze.png
se využívá v případě instalace topných prvků s výkonem nad 2000W z důvodu překročení maximální zatižitelnosti spínání termostatu.

Pro regulaci podlahového topení do výkonu 2000W se využívá toto zapojení:
http://www.podlahove-topeni.eu/files/img/regulace/blokovany_privod_HDO.png
a zde je vhodné použití tohoto jističochráníče:
» http://www.podlahove-topeni.eu/elektronicky-proudovy-chranic-s-jisticem-pro-podlahove-vytapeni-p358

Ladislav Zevel

2015-04-20 11:52:09
U schématu nad 2000W je dvojí jištění:
- pro napájení pouze termostatu (dvoupólový jistič B 1A)
- pro napájení zátěže před stykačem (http://www.podlahove-topeni.eu/elektronicky-proudovy-chranic-s-jisticem-pro-pod lahove-vytapeni-p358)

S pozdravem
----------------------------------------
Ladislav Zevel (technik@podlahove-topeni.eu)

Pavel

2015-04-20 15:58:34
Dobrý den
Situace se má tak že mám domek kde bude osm topných okruhů,
každý bude mít okolo 1kW jen jeden 1800W. Chtěl bych raději všechnu zátěž spínat
v rozváděči stykači z důvodu že bych v budoucnu měnil termostaty TFT za jiné,
které by museli mít neblokované napájení. Myslíte si že je to špatně?
----------------------------------------
Pavel

Pavel

2015-04-20 16:16:23
Ještě doplnim že bych k termosratu přivedl CYKY 3*2,5 pro zátěž a 3*1.5
pro případné napájení termostatu. Děkuji za reakci.
----------------------------------------
Pavel

Ladislav Zevel

2015-04-21 13:17:04
Dobrý den,
souhlasím. Určitě to není špatně, naopak je to prozíravé řešení!
Pokud navrhujete řešení i pro budoucí technologie, doporučuji pořídit dostatečně velký rozvaděč nebo druhý rozvaděč pro osazení polovodičového spínání ssr s možností dostatečného odvětrání skříně.
Stejně tak by nebylo od věci do krabičky přivézt stíněné utp pro případnou montáž centrální regulace. Topení se spíná poměrně často a je tedy nutno počítat s vyšším hlukem způsobeným spínáním stykačů.

S pozdravem
----------------------------------------
Ladislav Zevel

Peter Zajac

2016-12-14 10:12:40
Ahoj, chcem sa spýtaš na termostat TFT od fénixu,
viete mi niekto povedaš či je vhodné alebo či sa môže termostat zapínaš a vypínaš niekoľkokrát denne vždy pri VT ?
ide o to že som si prehodil vykurovací tarif a HDO mi zopína niekoľkokrát denne termostat ku ktorému nemám privedené stále napajanie, (nerátal som ze budem prehodzovaš 2T)
Ĭakujem za odpoveĬ
----------------------------------------
Peter

Ladislav Zevel

2016-12-15 17:07:49
Dobrý den,
termostaty Fenix TFT bez problémů zvládají přerušované napájení s 20ti hodinovým tarifem (4x denně přerušené napájení po dobu jedné hodiny).

S pozdravem
----------------------------------------
Ladislav Zevel (602 376 066)

Honza

2017-11-17 19:35:43
Dobrý den,
v zobrazeni v závislosti na HDO nad 2kw je vyobrazen pouze jeden okruh. Jak bude prosím vypadat zapojení, pakliže bude užito HDO, bude 7okruhů - celkem 7,5 kW a stále napájeny termostaty?
http://www.podlahove-topeni.eu/files/img/regulace/blokovany_privod_a_stykac_za teze.png
----------------------------------------
Honza S.
